《管道保護》編輯部： 高鋼級油氣管道是管道領域的研究熱點和發展趨勢。當前，我國高鋼級油氣管道建設規模居世界第一，發展成就舉世矚目。但近年來發生的幾起管道事故，引起行業對高鋼級管道環焊縫問題的高度關注。國外高鋼級管道應用也有環焊縫失效的案例，并開展了相關研究。他山之石，可以攻玉。為此，《管道保護》主編朱行之采訪了中國特種設備檢測研究院副院長何仁洋博士，就國外高鋼級管道環焊縫失效現狀、研究進展及對我國相關工作的建議等話題談了自己的看法，現摘要刊登如下。

問：國外高鋼級管道環焊縫有無失效案例？原因是什么？

答：高鋼級管道環焊縫失效問題，在10年前就引起美國管道行業的高度重視。

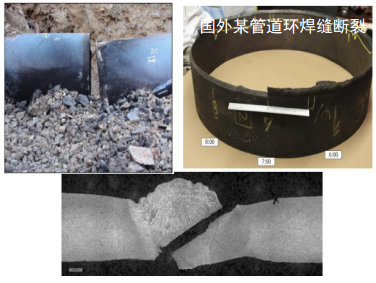

2008－2009年美國在管道建設壓力試驗過程中發生多次高鋼級管道環焊縫開裂事件。這些事件存在以下共性特征：①鋼級為X70或X80、且管徑大于DN 500。②失效內壓低于設計工作壓力。③失效焊縫根焊和熱焊采用纖維素焊條焊接或是經過返修的自動焊焊縫。④焊前預熱和層間溫度控制不到位。⑤焊后無損檢測時間不足24 h，大部分焊縫存在延遲裂紋。⑥多為不等厚過渡、連頭口、錯邊等應力集中焊口。美國將這些失效機理歸結為氫致開裂（HAC），主要理由是：①采用纖維素焊條，導致焊縫氫含量增加。②無損檢測時間不足24 h，導致焊后延遲裂紋未能被檢測出來。③不等厚過渡、連頭口、錯邊等原因導致的局部應力集中。隨后美國管道和危險物品安全管理局（PHMSA）發布了兩份公告，一是要求在鋼管制造過程中，嚴格控制管材化學成分、管材屈服和拉伸強度，縮小材料成分及性能波動范圍（ADB―09―01公告）；二是要求在管道安裝過程中，優化不等厚接頭設計、減少錯邊量、嚴格焊接及檢測過程質量控制、減少組對及焊接殘余應力等（ADB―10―03公告）。

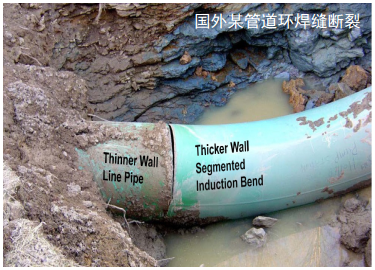

在采取上述措施后，美國新建高鋼級管道環焊縫失效事件仍不斷發生，且呈現出不同的失效特征。比 如， 2014―2015年，美國發生典型管道環焊縫失效事件6起，其中4起發生在服役初期、 2起發生在水壓試驗期間； 2起為高頻電阻焊鋼管、 4起為螺旋縫埋弧焊鋼管； 1起為材質X52， 4起為材質X70， 1起為X70―X80過渡焊。 X70管道的4起失效焊口全部采用手工電弧焊焊接， X70―X80過渡失效焊口為藥芯焊絲填充和蓋面。這6起失效事件，具有以下共同特征：①其中5起不存在焊接缺陷。②鋼管化學成分、強度符合要求；③組對、焊接及檢測符合API 1104―2013要求。④由于地面沉降等因素，導致普遍存在彎曲載荷。⑤焊縫拉伸強度和韌性符合要求，失效為塑性斷裂，而非脆性斷裂。目前分析認為，這6起事件失效的原因主要與焊縫低強匹配、熱影響區軟化和局部附加載荷有關。主要理由有：①在A(yíng)DB―09―01公告后，鋼管制造企業嚴格控制管材屈服強度值波動范圍，實際管材屈服強度更接近標準規定上限，導致真實管材屈服強度遠高于最小屈服強度，造成實際環焊縫為低強匹配。②鋼管制造采用低合金化，主要依靠控軋控冷技術來保證管材強度，這導致焊縫熱影響區氫致開裂敏感性降低、熱影響區軟化敏感性增加。③在管道實際建造和運行過程中，軸向應力普遍存在。

問：國外高鋼級管道環焊縫相關研究進展如何？

答：為了研究和解決環焊縫失效問題，美國管道行業19家單位啟動工業聯合研究項目（JIP），旨在解決高鋼級管道焊接問題，完善規范標準，為高鋼級管道工程應用提供支持。同時國際管道聯合會(huì )也加大研究力度，針對高鋼級管道擬重新制定拉伸強度測試標準、重新制定屈服強度取值定義、完善焊接缺陷的評價方法等，希望從技術上降低環焊縫失效的風險。

目前上述研究還未形成最終結論，但已達成一些共識，主要包括：①現行鋼管制造規范（API 5L）和現場焊接規范（API 1104）不能保證真實環焊縫具有良好的塑性。②管材實際強度過高，導致真實焊接接頭為低強匹配，環焊縫成為最薄弱環節。③要系統考慮管材煉鋼，鋼管制造，焊接方法及工藝評定，管道設計、安裝及服役條件一致性等諸因素，對管道最終真實性能和安全的影響。

此外，美國愛迪生焊接研究所在2006年的一份研究報告中指出：①X80/X100焊接接頭設計應采用過強匹配原則，為確保焊縫實際強度高于母材強度，工程中會(huì )選擇更高等級的焊材，即X80選擇X90，甚至X100鋼級的焊材，如X80選擇E9018M或E101T1 ―GM等焊材，這種方法提高了焊縫強度，但往往導致韌性下降。②X80/X100焊縫的實際屈服強度、韌性對焊接冷卻速度(與焊接線能量、預熱溫度、預熱溫度和層間溫度等有關)極為敏感，冷卻速度的細微變化，可能會(huì )導致焊縫強度和韌性發生較大變化，有可能造成實際焊縫呈低強匹配，也有可能造成焊縫高強度、低韌性。因此，高鋼級管道焊接過程控制要非常嚴格，且非常重要。

在標準修訂方面，由美國石油工程師學會(huì )(API)和美國氣體協會(huì )(AGA)組建的油氣管道現場焊接聯合技術委員會(huì )正在考慮對API 1104進行修訂、改版。此次修訂的重大變化有：①可能將API 1104進行拆分，分為普通管材和高鋼級管材兩部分。②對高鋼級管道的強度匹配、熱影響區軟化問題，提出應對措施。③對API 1104―2013的一些模糊、籠統的表述和規定進行修改。

問：對我國高鋼級管道應用及研究有何建議？

答：從國外研究來看，高鋼級管道焊接與傳統低鋼級管道焊接存在較大差異、且難度較大。美國高鋼級管道失效案例與我國中緬天然氣管道事故、泰青威管道事故有相似之處，但也不完全相同。比如， 2010 年以后，美國的6起失效案例，大多是沿熱影響區的塑性斷裂，而國內幾起事故全部為貫穿焊縫縱斷面的脆性斷裂。當前，我國管道行業已經認識到國內高鋼級管道環焊縫焊接及檢測方面存在的不足，政府監管部門對此也非常重視，國務院領導批示，要求市場監管總局牽頭開展高鋼級天然氣輸送管道焊接及檢測標準研究。目前市場監管總局委托中國特檢院牽頭，聯合高校、研究院所和中石油、中石化、中海油等相關單位，組建了聯合研究項目組，編制專項研究方案，啟動了相關研究工作。因此，結合國內實際情況，建議做好以下工作。

（1）集中全行業力量開展聯合攻關，加快高鋼級管道強度匹配、焊接及檢測、基于應變的斷裂評價等方面的研究工作，揭示失效機理及主要影響因素，優化焊接及檢測工藝，完善焊接、缺陷評定、質量管控相關標準規范。

（2）針對在役高鋼級管道，首先要考慮原焊接工藝、施工質量、失效案例等因素，進行風險辨識和風險評估，按照風險評估結果，有序開展環焊縫隱患排查。高風險部位要加強地質災害管理、應力分析和應力監測，同時結合高后果區管理等要求，提升風險管控和應急處置能力，防范重特大事故發生。

（3）對新建高鋼級管道工程，首先要提高認識，要按照全生命周期完整性管理的思路，從規劃設計、管材制造、焊接工藝、焊接過程控制、無損檢測、施工與設計一致性等方面進行優化和控制，引入第三方監督機制，加強管道安裝質量管控，切實提升管道本質安全水平。

（4）對于高鋼級管材等新材料、新工藝的使用，應按照《特種設備安全法》要求，由監管部門組織經技術評審合格后，方可投入生產和使用。

簡介：何仁洋，博士，研究員，中國石油大學（北京）研究生兼職導師，中國特種設備檢測研究院副院長，國家市場監管總局壓力管道安全技術中心主任，國家市場監管總局油氣管道工程技術研究中心副主任，“國務院政府特殊津貼”獲得者。長期從事油氣管道等壓力管道安全檢驗檢測評價技術服務工作。主要研究方向為油氣管道失效分析、檢驗監測、腐蝕與防護、風險評價、綠色延壽、完整性管理等安全保障技術。
